4000A轉子精密繞線機

4000A轉子繞線機，轉子多軸繞線機采用進口控制器控制，X、Y、Z三軸伺服電機掛線，R軸伺服電機繞線，W軸電機換極，運行穩定；自動收線尾；4個繞線頭繞線，另外四個頭等待上料、卸料；轉換機種方便；可適合多種繞線方式；易損件少

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示 Product Display

1

自動收線尾、線頭，運行穩定
2

轉換機種方便，柔性高，可適合多種繞線方式
3

觸摸屏上可實現修改程序，簡單易學

4

可多臺連接成自動生產線
5

易損件少，效率高
6

非標可定制

點擊查看相關視頻

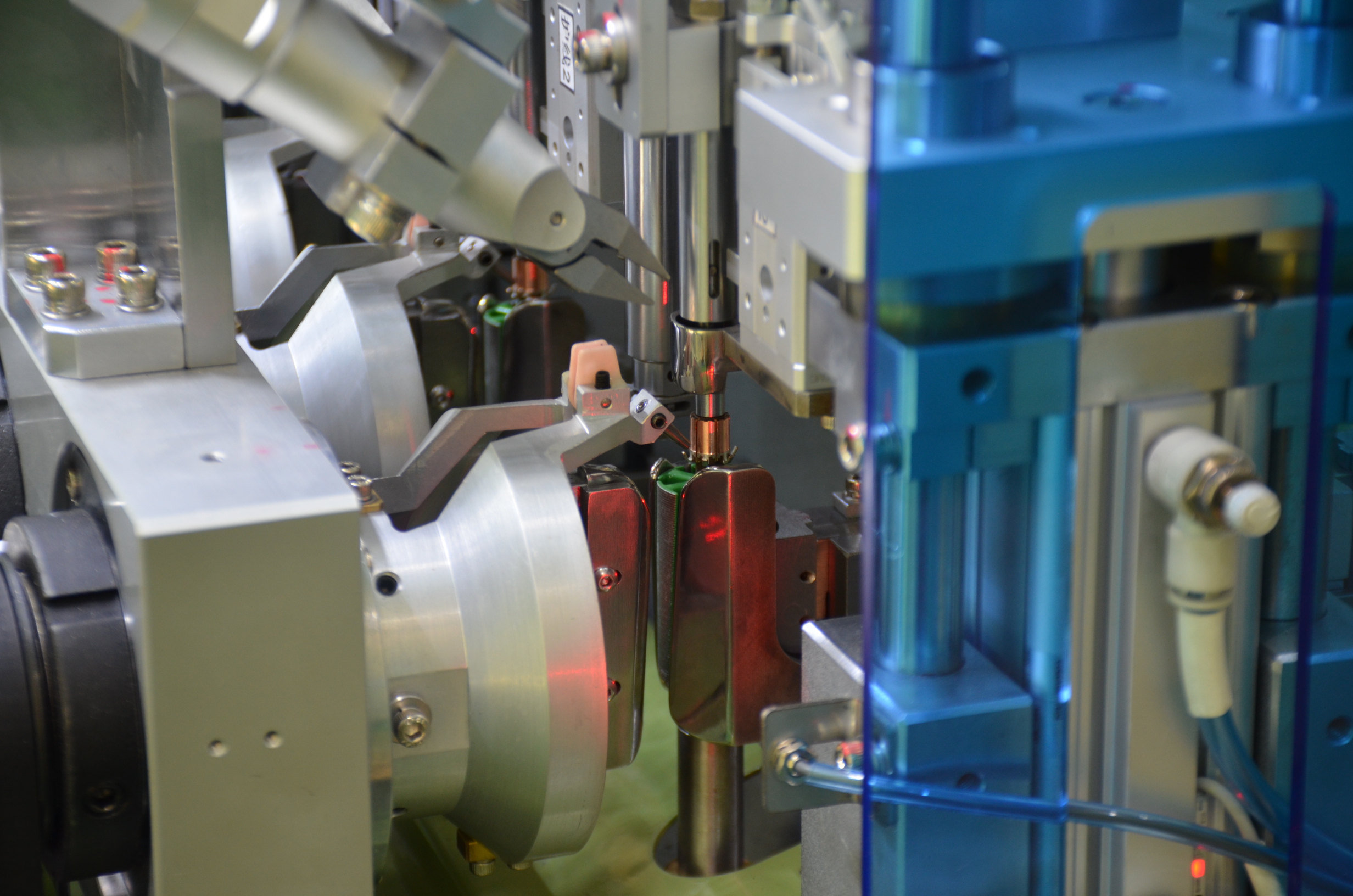

轉子繞線機

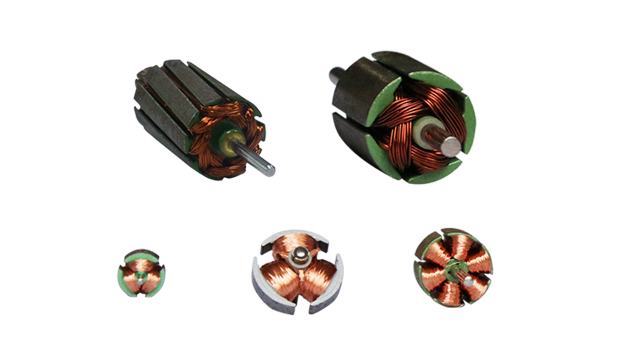

部分產品展示

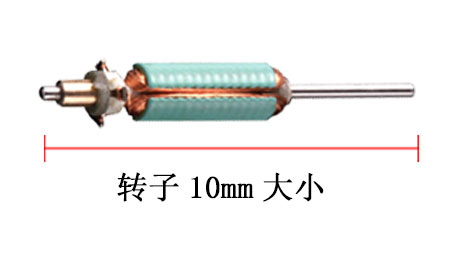

手機馬達轉子

設備參數 Product parameter

功能	參數
完成工序	飛叉式繞線，同時繞4個轉子
適用范圍	外徑范圍φ7.5-φ25，疊厚55mm
適用線徑	φ0.04mm-φ0.5mm
繞線方式	X、Y、Z、R、W五軸繞線方式
線尾處理	自動
上料卸料方式	人工
繞線速度	5000RPM-6000RPM
電源、功率	380V 60HZ 2.7KW
外觀尺寸	1350(L)900(W)1400(H)mm
