8000A精密內繞繞線機

電機定子內繞繞線機采用松下PLC控制，X、Y、Z、S軸配合纏端子、過線，S、Z、X軸配合自動繞線，自動排線。標配滿期足線頭、線尾與過線在同側機構，可選配45°機構，滿足線頭、線尾與過線在定子異側。線頭、線尾可直接纏到端子上，也可以留線頭線尾。切換產品只需更換部品座、調用相應程序。適合單槽定子內繞產品，可選配安全光柵，氣動剪刀，伺服張力系統等。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示 Product Display

1

采用安川PLC控制
2

線頭、線尾與過線在同側機構或異側共可實現
3

線頭、線尾可直接纏到端子上，也可以留線頭線尾

4

切換產品只需更換部品座、調用相應程序
5

穩定率達到99%以上
6

10年白夜班生產，零部件更換率為1%

點擊查看相關視頻

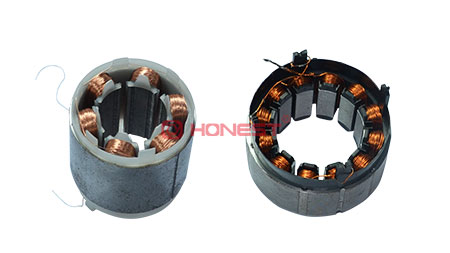

定子內繞

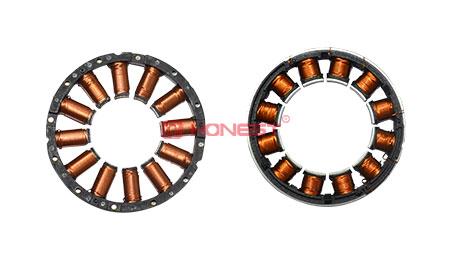

定子內繞

設備參數 Product parameter

功能	參數
完成工序	同時繞2個或4個
適用范圍	外徑小于Φ150，內徑大于Φ28，定子總高度小于100mm（兩個產品外徑小于Φ150mm）
適用線徑	Φ0.1mm-Φ1.4mm（由不同的張力器實現）
繞線方式	X、Y、Z配合纏端子，S、Z、X配合繞線、排線
繞線速度	最高800r/min，與產品尺寸、線徑相關，具體速度需根據產品給定
排線、線頭、線尾處理	自動
功率	13.6KW
外觀尺寸	1500(L)1200(W)1700(H)mm
