扁線定子扭頭機

定子扭頭機自動化、智能化程度較高，配套MES系統，實現生產質量數據統計分析、設備運行狀態及維護保養管理、質量追溯系統的工廠信息化管理，扭頭機設備跟前后機頭銜接使用傳仔+輸送線的方式，主要完成定子自動搬運至扭線位，護紙針自動護紙，自動扭線等。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示Product Display

1

通過合理的邏輯程序設計，完成各種復雜的裝配、檢測等功能
2

設備上有定子入扭線模的壓入檢測，實時監控
3

上下兩層護紙針盤伺服控制，有效保護絕緣紙和銅線的位置精度

4

伺服扭線+絲桿導向提供超大扭矩和扭線精度
5

伺服壓裝和伺服扭線參數相互補償精密控制扭線角度和高度的變化
6

扭線配置多層動力，自動切換

點擊查看相關視頻

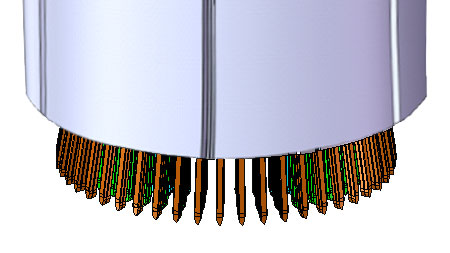

扭線前定子

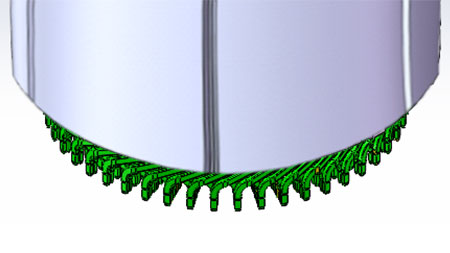

扭線后定子

設備參數 Product parameter

功能	參數
生產效率	＜90s/pcs
良品率	≥98%
電壓	AC 220V/380V 50HZ
氣壓	0.45MPa～0.65MPa
功率	15.5KW
自動化程度	全自動
控制方式	PLC + HMI
外觀尺寸	1500(L)2300(W)2000(H)mm
應用領域	扁線電機
