扁線定子自動制線機

萬能制線機設備主要由供線組件、剝漆組件、制線組件3大部分組成，設備自動化、智能化程度較高，配套MES系統，實現生產狀態動態信息看板、質量追溯系統的工廠信息化管理等功能。萬能制線機工序：漆皮線自動上料→校直→脫漆→2D折彎→3D成型→線杯插入等。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示Product Display

1

2D折型+3D模具制線，一臺制線機完成定子所有線型制作
2

模具庫方式在線自動快速切換3D模具
3

自動插線拼線杯，自動完成整個定子線杯制作

4

Hair pin在線100%檢測耐壓，不良自動剔除
5

線材來料標識不良自動識別，對應Hair pin自動剔除
6

配置線儲料區，不良剔除后，自動識別補相應的Hair pin插線入線杯，減少停機等待

點擊查看相關視頻

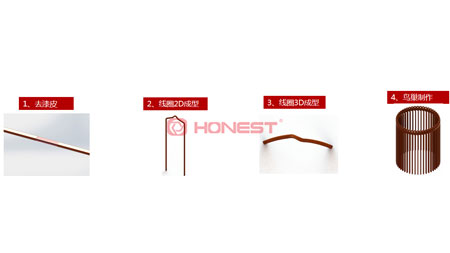

散件圖

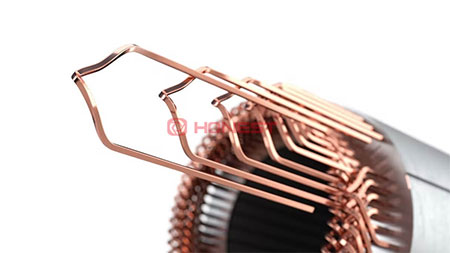

產品圖

設備參數 Product parameter

功能	參數
生產效率	3s/pcs
兼容性	能滿足6線12層以內的扁線電機所有線的制作
換款時間	一鍵自動切換
良品率	≥95%
稼動率	≥90%
電壓	AC 220V/380V 50HZ
氣壓	0.45MPa～0.65MPa
功率	10KW
自動化程度	全自動
控制方式	PLC + 觸摸屏
應用領域	扁線電機
