您的位置： 首頁 > 產品頻道 > 無刷定子組裝生產線 > 汽車水泵電機定子分塊式精密繞線設備

汽車水泵電機定子分塊式精密繞線設備

電機定子分塊式繞線設備用于直流無刷電機領域（汽車水泵電機），主要完成分塊定子繞線、成圓焊接、接線橋組裝及性能測試等工序。整線自動化程度高，具備RFID功能，產品可追溯；同時具有數據存儲系統，數據通過Excel表格存儲，具報表功能。整線采用先進的生產工藝，并輔以全方位、無死角的視覺檢測系統，提高了生產效率，同時使產品品質更加穩定。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示 Product Display

1

船板帶RFID感應，可進行數據追溯
2

成圓焊接，同時激光焊接4道，焊接長度可調，配置視覺檢測系統，焊接過程可觀察
3

雙倍夾爪、切換的方式進行繞線上下料，六工位同時繞線

4

治具模塊化設計，轉款快速方便
5

整形時配置4處GT感應器檢測外徑，在高度方向上檢測2次，并生成同心度檢測
6

接線橋采用激光振鏡的方式焊接，具有焊接熔深可控、端子與漆包線無縫隙、避免高溫飛濺導致線傷等優點

點擊查看相關視頻

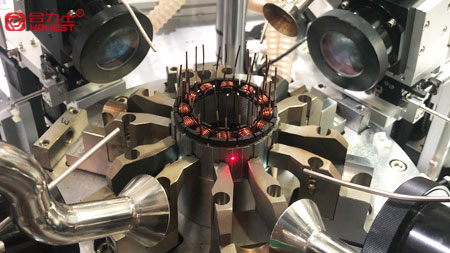

特寫圖
定子圖

設備參數 Product parameter

功能	參數
生產效率	整體線節拍≤18s/pcs
兼容產品	線徑1-1.5mm，外徑60-100mm，疊高15-50mm的產品
換款時間	≤20min
良品率	99%以上
電壓	三相 AC 380V 50HZ
氣壓	0.45-0.65MPa
功率	整線約80KW
尺寸	21000(L)3500(W)2100(H)mm
控制方式	PLC + touch screen
