在電動化加速滲透交通、工業及新興載具的今天，電機從“能用”走向“極致”。傳統徑向磁通憑借成熟工藝和穩定供應鏈，占據主流汽車市場；而軸向磁通電機則以其獨特的結構優勢，在高功率密度、輕量化、緊湊集成等前沿應用場景中逐漸展示其優勢。

兩者并非簡單的替代關系，而是代表電機技術在不同維度上的演進路徑。但無論哪種技術路線，最終能否實現產業化落地，制造與裝配環節都起著決定性作用。

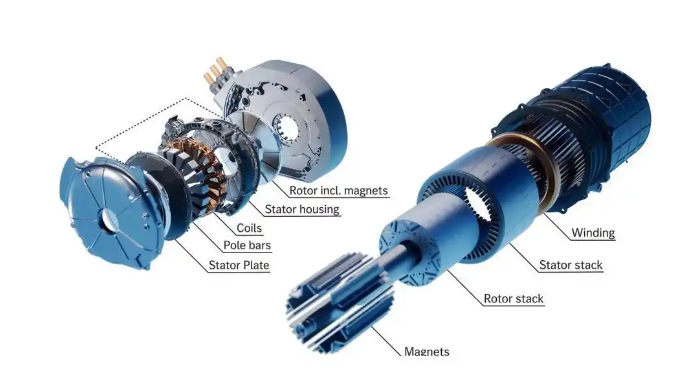

一、結構原理的根本差異

徑向磁通電機：經典圓柱構型

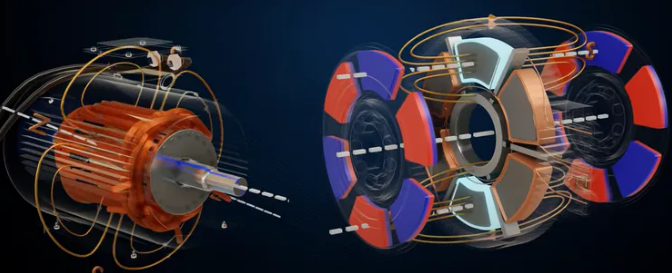

徑向磁通電機采用“內外嵌套”的圓柱形結構，定子通常為外圈帶槽繞組的鐵芯，轉子位于中心，磁力線沿半徑方向穿過氣隙。其設計規范、制造流程、測試標準相較成熟，也是當前驅動電機的主力軍。

軸向磁通電機：扁平盤式構型

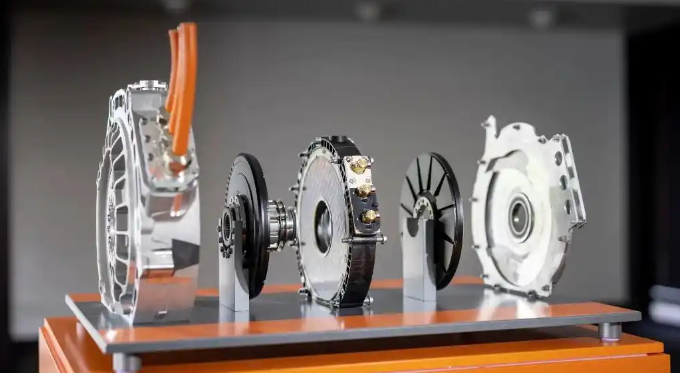

軸向磁通電機則采用“面對面”或“三明治”式的盤形結構，一個或多個定子圓盤夾在兩個轉子圓盤之間（或反之），磁力線沿電機軸向穿過氣隙。這種布局使得磁路更短、銅損更低，同時天然具備高扭矩密度和低軸向長度的優勢，適合對空間高度敏感的應用，如輪轂電機、電驅橋集成、飛行器推進系統等。

二、性能特點的取舍與權衡

雖然軸向磁通電機在理論性能上優于徑向磁通電機，但也面臨一系列挑戰；

• 散熱難題：繞組常被夾在定轉子之間，難以直接接觸冷卻介質。若采用液冷，需在旋轉不減重布置流道，帶來動密封、泄露風險與結構強度問題。
• 制造精度要求高：多層盤式結構對定轉子間的平行度、同心度及氣隙均勻性極為敏感。微小裝配偏差易導致磁場不對稱、振動加劇甚至局部過熱。
• 裝配復雜度顯著提升：相比徑向磁通電機的“插入式”轉子裝配，軸向磁通電機往往需多層疊裝、同步壓裝、整體動平衡等復雜工序，傳統人工或半自動生產線難以滿足一致性要求。

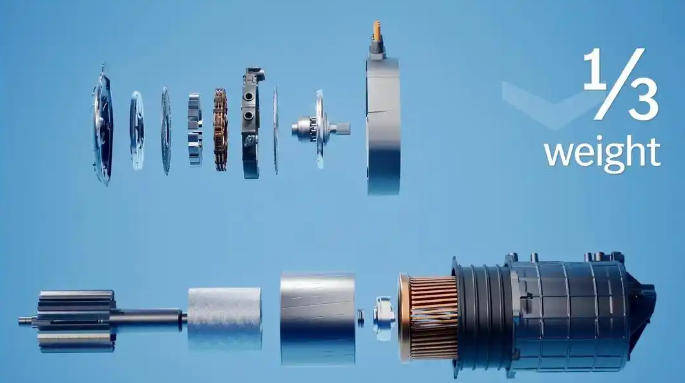

相比之下，徑向磁通電機雖在功率密度上較低，但其成熟的定子繞線、轉子壓裝、機殼合裝等工藝已形成高度自動化的生產線體系，良率與成本控制優勢凸顯。

三、未來趨勢

行業共識：軸向磁通電機并不會全面取代徑向磁通電機，而是在特定高價值場景中開辟新賽道。

在主流乘用車的電驅系統中，徑向磁通電機憑成本、可靠性和供應鏈等優勢，長期主導。而在高性能、輕量化、空間受限的應用中，如高端電動摩托車、eVTOL、機器人關節、輪轂直驅系統等，其結構優勢將逐步轉化為產品競爭力。

此外，混合拓?fù)浣Y(jié)構（如軸向-徑向復合磁路）也在探索中，試圖兼顧兩者優勢。這一趨勢意味著：電機產業正從“單一技術路線規模化”走向“多技術路線并行+定制化制造”。

四、制造瓶頸：從“能設計”到“能量產”的關鍵跨越

當前，軸向磁通電機仍停留在樣機或小批量階段，核心瓶頸不在電磁設計，而在可制造性與裝配可靠性。如何將高性能的產品設計，轉化為穩定、高效、可重復的量產產品？這也正是智能裝備制造企業的價值所在。

作為專注于電機智能裝備研發與生產的企業，合利士深知面對新型電機產業化，不僅需要創新的設計，更需要匹配的“裝配方式”。我們雖不做電機，但我們致力于讓先進電機的設計理念，真正落地為可靠的產品。

電機技術的演進，從不只是電磁設計的競賽，更是制造能力的較量。從徑向到軸向，變的是結構形態，不變的是對精度、效率與可靠性的追求。

未來，合利士愿以十余年的電機裝配解決方案，助力下一代電機從圖紙走向生產線，從概念走向市場。
